消防水槍儀器配置試驗方案
作者：江蘇消防檢測設備 來源：http://www.toppsnft.cn/發布時間：2020-11-14 02:45:01
消防水槍儀器配置試驗方案
1、概述
1.1適用于工作壓力0.20Mpa~4.0Mpa流量不大于16L/S的消防水槍，但不適用于脈沖氣壓噴霧水槍的型式檢驗和出廠檢驗按水搶噴射。消防水槍分類：
1.1.1按工作壓力范圍分：低壓水槍：（0.2~1.6）Mpa,中壓水槍：(>1.6~2.5)Mpa,高壓水槍：（>2.5~4.0）Mpa；
1.1.2按水槍噴射的滅火水流形式：直流水槍、噴霧水槍、直流噴霧水槍、多用水槍；
1.1.3按噴霧角可調的低壓直流噴霧水槍：
第Ⅰ類 噴射壓力不變，流量隨噴霧角的改變而變化；
第Ⅱ類 噴射壓力不變，改變噴霧角，流量不變；
第Ⅲ類 噴射壓力不變，在每個流量刻度噴射時，噴霧角變化，對應的流量刻度值不變；
第Ⅳ類 在一定的流量范圍內，流量變化時，噴射壓力恒定。
1.2直流水槍在額定噴射壓力時，額定流量和射程要符合表2的要求；

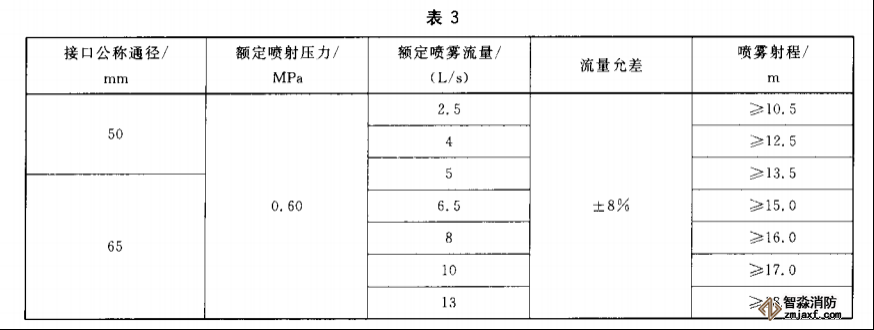

1.3噴射水槍在額定噴射壓力時，額定流量和射程要符合表3的要求；

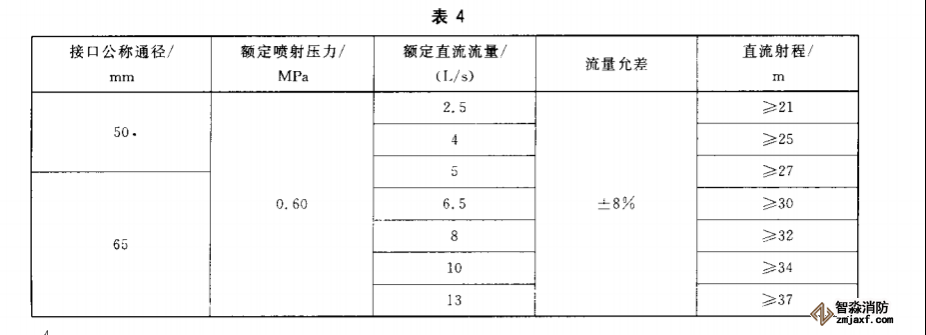

1.4直流噴霧水槍的流量和射程和噴射壓力要符合表4的要求
1.5中壓水槍在額定噴射壓力時，額定流量和射程要符合表5的要求
1.6高壓水槍在額定噴射壓力時，額定流量和射程要符合表6的要求
2、依照標準
依照國家消防裝備質量監督檢驗中心《檢驗報告》的型式檢驗以及GB8181-2005《消防水槍》、CCCF-XSRK-006:2008《消防類產品型式認可實施規則消防水槍產品》執行檢驗3、檢測項目：依照國家消防裝備質量監督檢驗中心《檢驗報告》的型式檢驗
| 序號 | 檢測項目 | 標準要求 | 依照標準 | 標準條款 | |
| 3.1 | 表面質量 | 鑄件表面應無結痕、裂紋及孔眼。鋁制件表面須作陽極氧化處理 | GB8181-2008 | 5.7 | |
| 3.2 | 標志 | 水槍上應牢固標有型號，商標或廠名 | 8.1 | ||
| 3.3 | 噴射性能 | 流量（L/s） | 7.5X（1±8%） | 5.1 | |
| 射程（m） | ≧28 | ||||
| 噴射壓力（MPa） | 0.35 | ||||
| 3.4 | 操作力矩（N.m） | ≦15 | 5.3.6 | ||
| 3.5 | 密封性能 | 搶體及各密封部位不允許滲漏 | 5.8 | ||
| 3.6 | 耐水壓強度 | 水槍不應出現裂紋、斷裂或影響正常使用的殘余變形 | 5.9 | ||
| 3.7 | 耐低溫 | 試驗后，應能正常操作使用 | 5.10 | ||
| 3.8 | 耐高溫 | 試驗后，應能正常操作使用 | 6.6 | ||
| 3.9 | 耐腐蝕性能 | 實驗室 | 5.12 | ||
| 3.10 | 螺紋 | 水槍上的螺紋除與管牙接口連接部分使用圓柱管螺紋外，其余均應為普通螺紋。普通螺紋公差為應符合GB197中內螺紋7H級，外螺紋8g級要求，螺紋應無缺牙、表面應光潔 | 6.3 | ||
| 3.11 | 抗跌落性能 | 跌落試驗后，應能正常操作使用 |
5.11 |
||
4、試驗儀器配置
| 序號 | 檢測項目 | 產品型號 | 設備名稱 | 標準條款 |
| 4.1 | 噴射性能 | ZY6506A | 水槍噴射試驗室 | GB8181-2008第5.1節 |
| 4.2 | 流量測試 | / | 計量罐 | GB8181-2008第5.1節 |
| 4.3 | 操作力矩 | / | 扭力計 | GB8181-2005第5.3.6節 |
| 4.4 | 密封性能 | ZY6502-PC | 消火栓接口、水槍水壓試驗裝置 | GB8181-2005第5.8節 |
| 4.5 | 耐水壓強度 | ZY6502-PC | 消火栓接口、水槍水壓試驗裝置 | GB8181-2005第5.9節 |
| 4.6 | 耐低溫 | ZY6046-2000L | 可程式恒溫恒濕試驗機 | GB8181-2005第5.10節 |
| 4.7 | 耐高溫 | ZY6046-2000L | 可程式恒溫恒濕試驗機 | GB8181-2005第5.10節 |
| 4.8 | 耐腐蝕性能 | ZY6021-900 | 鹽霧腐蝕試驗機 | GB8181-2005第5.12節 |
| 4.9 | 抗跌落性能 | ZY6027B | 消防水槍跌落試驗機 | GB8181-2005第5.13節 |
5、選用儀器清單：
| 序號 | 儀 器 名 稱 | 型號 | 品牌 | 數量 | 說明 |
| 5.1 | 水槍噴射試驗室 | ZY6502-FB | 中諾 | 1臺 | 長37.5m，高2m，寬2m，含實驗室基礎建設 |
| 5.3 | 消火栓接口、水槍水壓綜合試驗機 | ZY6502-PC | 中諾 | 1臺 |
